Qu'est-ce qu'un rotor de générateur ?
Le rotor est le composant dynamique et rotatif d'un générateur qui, grâce aux principes de l'induction électromagnétique, convertit l'énergie mécanique en énergie électrique. En tournant, son champ magnétique interagit avec le stator fixe, induisant un courant électrique. L'efficacité, la stabilité et la longévité d'un générateur sont directement liées à la qualité et à la précision de son rotor.

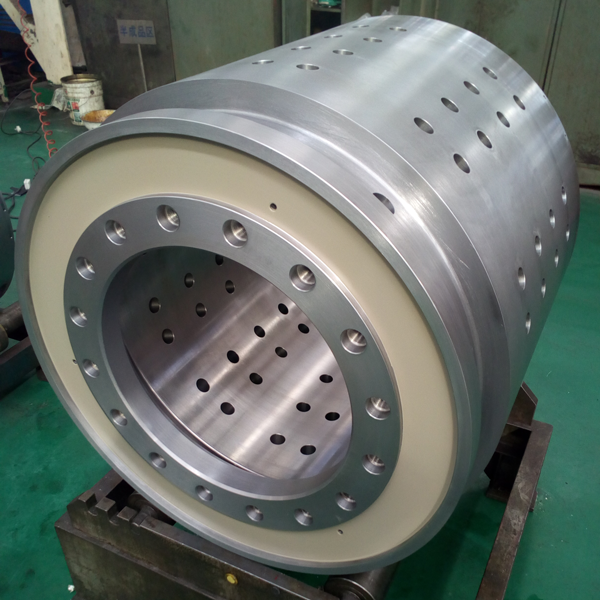

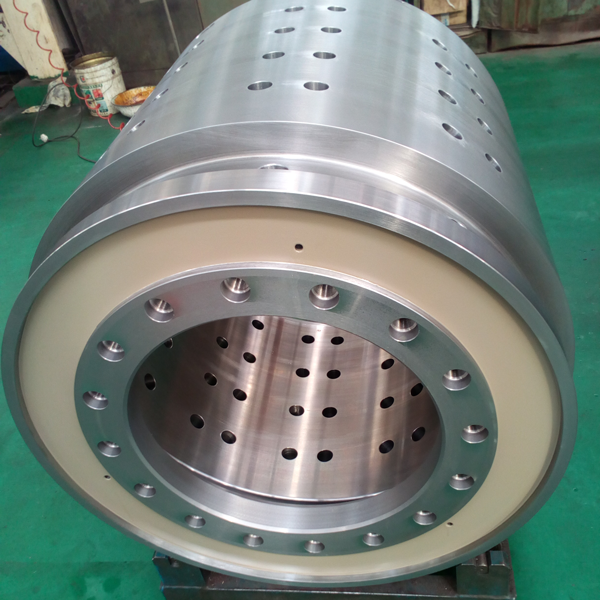

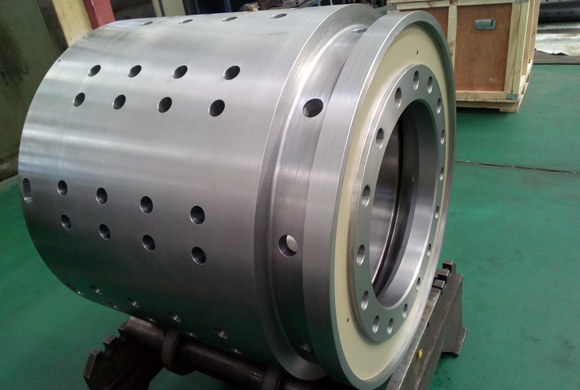

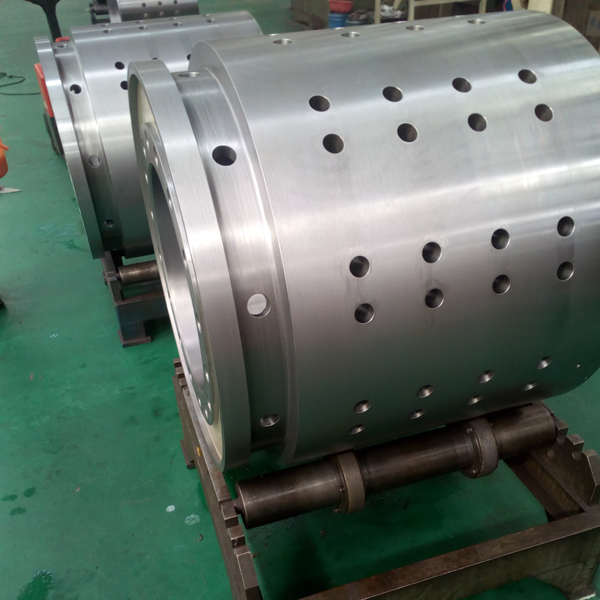

Traditionnellement, les rotors étaient souvent assemblés à partir de plusieurs pièces, dont un arbre principal et un disque de connexion séparé. Cependant, nous nous concentrons sur la conception supérieure du rotor monobloc (intégral). Forgé à partir d'une seule pièce d'acier au carbone de haute qualité, cette approche innovante élimine le besoin d'assemblage, créant ainsi une structure monolithique. Cette conception améliore considérablement les performances structurelles globales, élimine les points de défaillance potentiels liés aux composants assemblés et réduit considérablement le temps consacré aux procédures d'assemblage complexes et critiques. Il en résulte un cœur plus robuste, fiable et efficace pour tout système de production d'électricité.

L'art de la précision : les défis uniques de l'usinage des rotors

Fabriquer un rotor de générateur de l'échelle et de la précision que nous maîtrisons est une tâche qui repousse les limites de l'usinage moderne. Les défis sont considérables et exigent non seulement des équipements de pointe, mais aussi une expertise approfondie en ingénierie et en contrôle des procédés.

Une symphonie d'échelle et de précision : Nos rotors sont imposants, les pièces forgées en acier au carbone brut pesant plus d'une tonne. Manœuvrer et usiner une pièce de cette envergure avec une précision microscopique est une prouesse technique. La masse même du composant pose des défis liés à la stabilité, à la dissipation thermique et aux forces considérables exercées lors de l'usinage. Tolérances rigoureuses à grande échelle : La véritable difficulté réside dans l'extraordinaire précision requise. Nous devons atteindre des tolérances dimensionnelles aussi fines que 0,025 mm et des tolérances de positionnement de 0,03 mm. À titre de comparaison, cela représente moins de la moitié de l'épaisseur d'un cheveu humain, appliquée à un composant pesant plus qu'une petite voiture. Tout écart au-delà de ces infimes marges peut entraîner des déséquilibres, des vibrations excessives et, à terme, une panne catastrophique du générateur. Ce niveau de précision extrême à une si grande échelle représente un défi de fabrication unique et exigeant que peu d'entreprises peuvent relever.

Notre plan pour la perfection : un processus d'usinage méticuleux

Pour relever ces défis, nous avons développé un processus d'usinage complet et rigoureusement contrôlé. Chaque étape est minutieusement planifiée et exécutée par notre équipe d'ingénieurs et de techniciens expérimentés afin de garantir que le produit final respecte et dépasse les normes de qualité les plus strictes.

Inspection et préparation des pièces forgées brutes :
Notre processus commence dès la réception de la pièce forgée en acier au carbone. Chaque pièce est soumise à un contrôle rigoureux par ultrasons et par particules magnétiques afin de garantir l'absence de tout défaut interne. Cette étape fondamentale garantit l'intégrité du matériau, indispensable à un composant rotatif soumis à de fortes contraintes.

Usinage d'ébauche et recuit de détente :
La phase initiale d'usinage consiste à retirer d'importantes quantités de matière pour conférer au rotor sa forme finale. Cette opération est réalisée sur des tours et des centres d'usinage CNC robustes, capables de supporter un poids et des dimensions considérables. Après l'usinage d'ébauche, le rotor subit un traitement thermique contrôlé pour relâcher les contraintes internes induites lors du forgeage et de l'usinage, garantissant ainsi la stabilité dimensionnelle nécessaire à la réalisation de pièces de haute précision.

Usinage CNC de précision et semi-finition :
Une fois la majeure partie de la matière retirée et les contraintes internes normalisées, le rotor est acheminé vers nos centres d'usinage CNC multiaxes de pointe. Les éléments critiques y sont usinés aux dimensions quasi définitives. Notre installation climatisée et nos machines à stabilité thermique atténuent les effets de la dilatation thermique, un facteur essentiel pour le respect des tolérances strictes sur les grandes pièces.

Rectification de finition de haute précision :
Pour obtenir des finitions de surface précises et des tolérances dimensionnelles de 0,025 mm, le rotor est soumis à une rectification de précision. À l'aide de rectifieuses spécialisées, nos machinistes experts éliminent soigneusement les derniers microns de matière, produisant ainsi une surface impeccable et garantissant que tous les diamètres et caractéristiques géométriques sont parfaitement conformes aux spécifications.

Équilibrage dynamique et contrôle final :
Même avec des dimensions parfaites, la répartition du poids d'un rotor doit être parfaitement uniforme. Le rotor est placé sur une machine d'équilibrage dynamique, qui le fait tourner à différentes vitesses afin de détecter le moindre déséquilibre. Des quantités microscopiques de matière sont ensuite retirées avec précision jusqu'à ce que le rotor soit parfaitement équilibré. L'étape finale comprend un contrôle qualité complet à l'aide de machines à mesurer tridimensionnelles (MMT) et d'autres équipements de métrologie de pointe afin de vérifier chaque dimension, position et tolérance par rapport aux spécifications de conception.

Pourquoi devenir partenaire avec nous?

Choisir un partenaire de fabrication pour un composant aussi crucial qu'un rotor de générateur est une décision qui repose sur la confiance, la compétence et une expérience éprouvée. Voici pourquoi nous sommes le choix idéal pour vos besoins en rotors de haute précision :

Maîtrise de la complexité :
Nous sommes spécialisés dans la complexité. Usiner une pièce d'une tonne avec une tolérance de 0,025 mm n'est pas seulement une compétence ; c'est notre domaine d'expertise. Nous disposons de l'équipement spécialisé, de l'environnement contrôlé et des connaissances institutionnelles nécessaires pour gérer des projets d'une telle ampleur et d'une telle complexité.

Engagement envers l'avantage du monobloc :
Nous défendons la conception supérieure du rotor intégral. Notre procédé est optimisé pour la prise en charge de ces grandes pièces forgées monoblocs, garantissant ainsi à nos clients une intégrité structurelle accrue, une fiabilité accrue et des temps d'assemblage réduits.

Un dévouement indéfectible à la qualité :
De l'inspection initiale des matériaux à l'équilibrage dynamique final, le contrôle qualité est intégré à chaque étape de notre processus. Nos protocoles d'inspection rigoureux et notre métrologie avancée garantissent que chaque rotor que nous livrons est un gage de précision et de fiabilité.

Expertise approfondie en ingénierie :
Notre équipe est composée d'ingénieurs et d'opérateurs hautement qualifiés qui maîtrisent la physique et les défis spécifiques à la fabrication de grandes pièces. Cette expertise nous permet de développer des solutions innovantes et d'affiner continuellement nos procédés pour des résultats optimaux.

Lorsque la perfection est au cœur de vos opérations, faites confiance à nos experts qui conçoivent avec précision à grande échelle. Collaborez avec nous pour propulser l'avenir avec une qualité et des performances inégalées.
